根據多年實踐經驗紅星機器做出的一段閉路濕式自磨系統(tǒng)。如下圖所示。

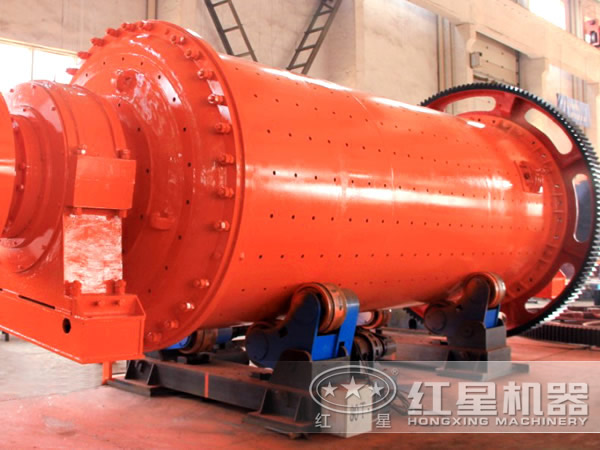

物合并，用帶式輸送機5送至貯礦倉8。為了給自磨機配礦，在貯礦倉8上設有重型振動篩6，將粗碎后的原礦分成為350~100毫米與100~0毫米兩個級別（即人工配比），分別用可逆帶式運輸機7卸入貯礦倉8內。存于礦倉內的礦石由電振給礦機19按比例給至集礦帶式運輸機10，輸送到自磨機11內。自磨機與直線振動篩12構成半閉路循環(huán)，自磨機的排礦經直線振動篩12分級后，篩上產物在由三條帶式運輸機13、14、16返回自磨機的過程中，在第二條帶式運輸機14的首輪處安有磁滑輪15，篩上產物被分成為磁性產物和非磁性產物，磁性產物返回自磨機再磨，非磁性產物接近尾礦品位，故丟棄。直線振動篩的篩下產物用泵17揚至礦漿分配器18，經永磁磁力脫水槽19脫泥后自流至第二磨礦段，第二磨礦段為螺旋分級機20作預先檢查分級與格子型球磨機21, 組成的閉路循環(huán)。分級溢流細度為80%~200目，為自磨系統(tǒng)的合格產物。
