篩箱是篩子的承載部件和參振部件，其設計合理與否影響振動篩的篩分效率與產品粒度，因此要對其進行合理設計。

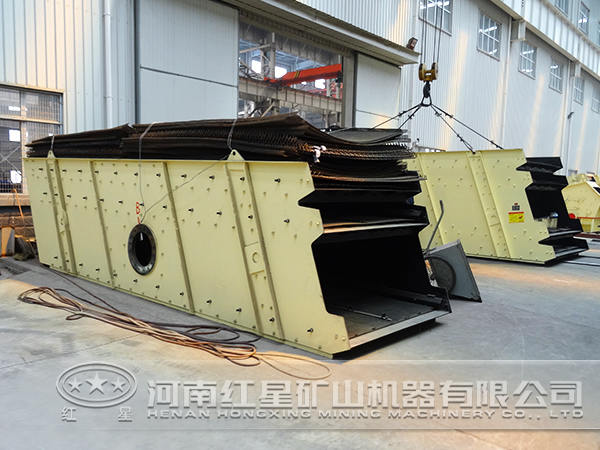

篩箱由篩框及固定在它上面的篩面組成。它是由側板、后擋板、下橫梁和上橫梁組合而成。側板是用鋼板制成，利用橫梁將兩塊側板聯接起來，使篩框成整體結構。為了加強側板的剛度，在適當部位鉚接角鋼以補強。下橫梁采用無縫鋼管或槽鋼，上橫梁采用無縫鋼管。

由于篩子是在高頻振動下工作，篩框不僅承受篩分物料的重量，而且還要承受很大的振動力。因此，篩框的結果要牢固，不但要有足夠的強度，還要有足夠的整體剛度，使篩框不致因發生變形而損壞。對于大面積的振動篩，這個問題尤為重要。

側板和橫梁式篩框的主要受力構件。由于篩箱是借助側板支承或吊掛在機架上，所以側板承受物料和篩箱的重量，并將激振力傳遞到篩框的各個部分。側板一般用6～16mm的鋼板和角鋼組合而成。

橫梁承受篩板和物料的重量級它在工作中的慣性力。橫梁可以采用槽鋼、工字鋼、無縫鋼管、箱形梁和壓型梁等幾種。采用鋼管做橫梁，由于他在各個方向的慣性矩相同，所以受力狀態較好，它特別適用于做圓形運動的篩箱。

篩箱的剛度是指它抵抗變形的能力。在篩子工作時，篩框受振動產生的高頻慣性力可使局部構件發生動力變形，這種變形往往是橫梁或側板斷裂的一個重要原因。所以，加強篩框結構的剛度、特別是連接部件的剛度是個重要的問題。在橫梁間設置縱向小梁、橫梁上鋪設篩板、橫梁與側板相接處采用較大的彎鋼以代替角鋼等都是提高篩箱整體剛度的有效措施。

篩框結構常用的連接方式有鉚接和焊接兩種。對于振動強度較小的小型篩箱（長度小于4m），可以考慮焊接，大型篩箱可采用鉚接，或者采用鉚焊聯合聯接，即重要的地方（如橫梁與側板的連接）用鉚接，次要的地方采用焊接。

此外，篩網用螺栓固定在所加肋板上，在其下墊一層橡膠，可防止振動便于固定。在篩箱的兩側的適當部位分別加角鋼以提高篩箱的強度和剛度。
