球磨機主要的工作部分是回轉圓筒，一般是兩端支承，一端出料并由電動機經過傳動裝置變速后帶動，另一端喂料。筒中裝有球、段、棒等研磨介質，與物料一起被回轉筒體不斷帶起拋落沖擊、研磨將物料磨碎。球磨機具體類型很多，其差別在于所裝載的研磨介質、進出料方法、傳動與支承方式的不同。各種型式球磨機，現歸納如下。

各種型號的球磨機

一、按所裝研磨介質的不同來分

1、球磨機：筒體內裝鋼球或鋼段，這種球磨機使用普通。

2、棒磨機：簡體內裝鋼棒作為粗磨機介質，這種磨機產品粒度均勻。

3、礫磨機：用礫石、卵石、瓷球為研磨介質，花崗巖、瓷料等襯板，用于生產白色或色彩水泥以及陶瓷工業用。

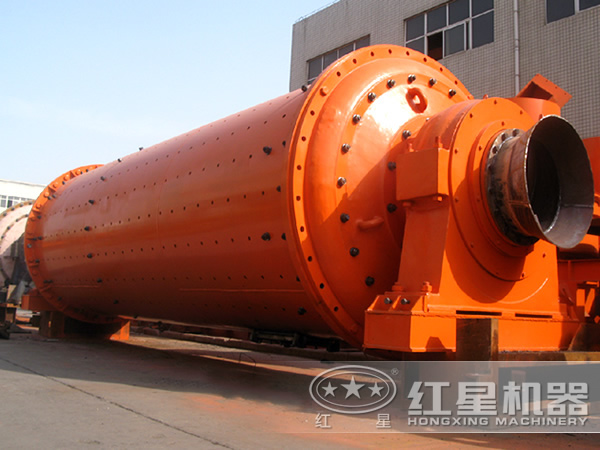

球磨機

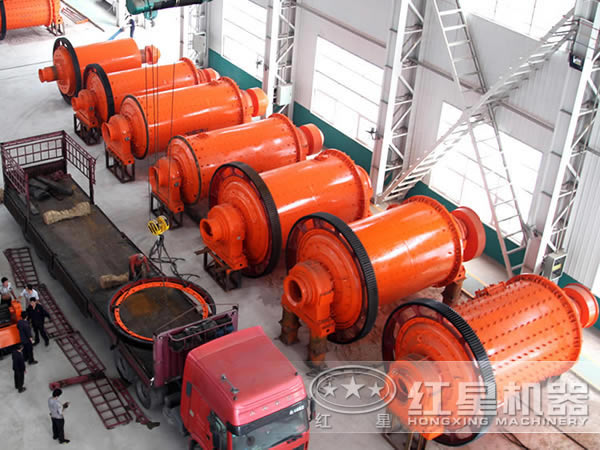

球磨機車間

二、按筒體的形狀分

1、短筒形球磨機：筒體長度與直徑之比L/D?1.0～1.5（圖1中a、c），一般用于粗磨或一級磨。

2、長筒形球磨機：筒體長度和直徑之比L/D?1.5(圖1中b、d)，當L/D之值增加至3～7則稱為管磨機,管磨機內部分隔為幾個倉，稱為倉式管磨機，這種磨機在水泥廠用的較多。

3、圓錐形球磨機。筒體仍為圓筒形，兩端蓋成圓錐形，其L/D=0.25～1.0，如圖1中所示。

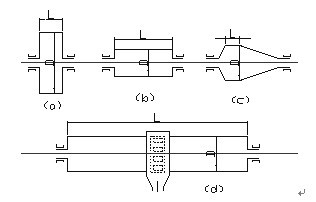

圖 1 球磨機按筒體形狀及卸料方式分類

三、按卸料方式分

1、中心卸料。這種球磨機出料口是在球磨機中心軸孔，其中又分為：

（1）溢流式中心卸料：如圖2中a、c，這種球磨機在粉磨時，磨內料面必須高出卸料口，而使物料溢流而出，工作時料球裝的多，磨內結構簡單，而操作不靈活，粉磨過程不宜調整。

（2）格子式卸料球磨機：為克服上述缺陷在磨尾裝有格子式提升板以幫助卸料，如圖2中b,這類球磨機在水泥廠多。

2、周邊卸料。

這種球磨機的卸料是在筒體的周壁，如圖表2中d，實際上它相當于兩臺端部周邊卸料球磨機的合體，而使設備緊湊，材料省，單位動力產量高，為新的一種球磨機，多用于有選粉機的圈流系統。

四、按傳動方式分

1、中心傳動。由卸料端經空心軸直接與減速機出軸聯接，由電動機帶動，傳動軸的中心與簡體中心線一致（圖2中a）。

2、邊緣傳動球磨機。這種球磨機的傳動裝置是將電動機的動力經過減速機后，傳到與球磨機筒體中心線相平行的傳動軸上，在經過這根軸上的齒輪帶動裝在球磨機筒體上的大齒輪，使球磨機回轉（圖2中b）。

3、摩擦傳動。仍屬于邊緣傳動球磨機，它是由安裝在筒體上的輪帶與主動軸上的拖輪相摩擦而傳動。

圖 2 球磨機按傳動裝置分類

五、按是否加水區分

球磨機本身是一種將礦石磨成粉末的設備，在選礦過程中會一邊磨礦一邊加水，此時球磨機將礦石磨成礦漿，然后礦漿再用于進一步的選礦作業，如磁選，或者浮選。這種球磨機就是濕式球磨機。如下圖所示 ：

另外，球磨機也可以不加水直接工作，此時球磨機可以將礦石磨成粉，干燥的粉末，也可以是非金屬，如陶瓷，粘土，玻璃原料，瓷磚原料，耐火材料等，這種球磨機叫干式球磨機。如下圖所示：

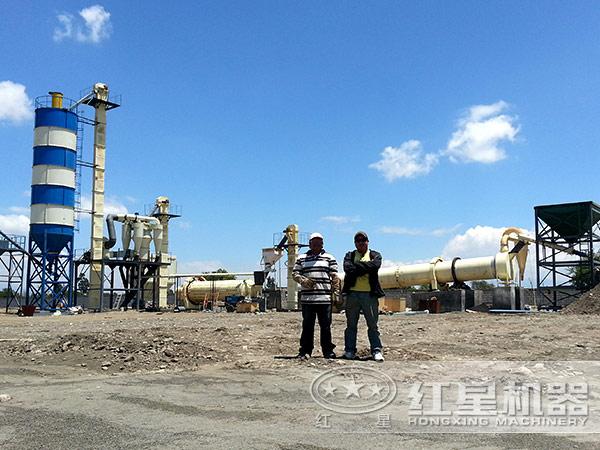

干式球磨機現場

六、其他分類

其他還可以按支承方式分為軸承支承與托錕支承，或兩者混合支承等。按工藝和操作又分為干法磨和濕法磨，間歇磨和連續式磨，其中間歇磨多作為化驗室的試驗磨，工業生產都用大型連續式磨。
