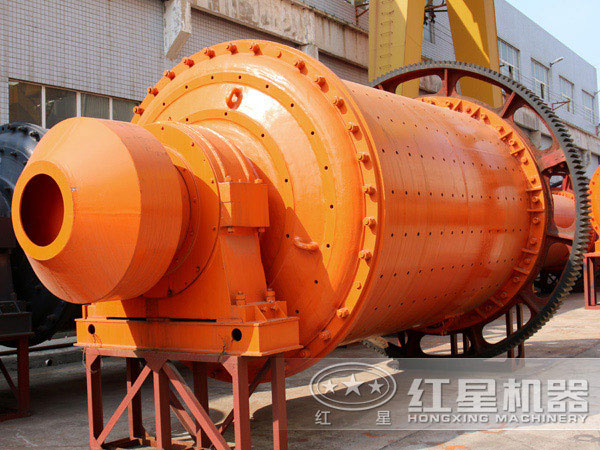

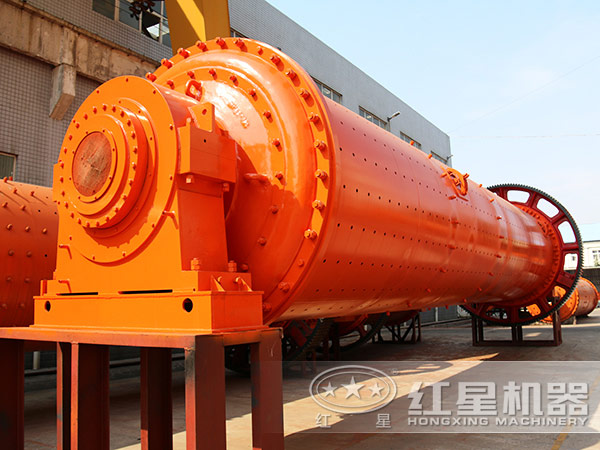

溢流型球磨機是濕式磨礦中的主要磨碎設備，被廣泛應用于化工、金屬選礦、建材等行業，在溢流型球磨機的出料端外加裝出料篩，可幫助磨碎礦物的排出，提高磨礦效率。下面紅星機器為大家總結了溢流型球磨機出料篩的主要形式及特點。

1、鋼板制一體式出料篩

鋼板制一體式出料篩是一種傳統的出料篩形式，它主要通過一體式的鋼制圓筒篩實現強制排料功能，鋼制圓筒篩采用整塊鋼板作為篩網材質，篩網內部焊接反向螺旋筋，鋼制排渣口與篩網焊接在一起，位于圓筒篩后端。鋼板制一體式出料篩的特點如下：

（1）圓筒篩配有防護罩，該防護罩既起到保護篩網作用，又帶有排料口，可將符合粒度的物料自然排出磨機。

（2）鋼板制一體式出料篩篩網采用金屬材質，其加工生產方便，安裝精度小，使用方便。

（3）由于金屬材質容易磨損且鋼制排渣口，反向螺旋筋均與篩網整體焊接在一起，導致圓筒篩使用壽命短，備件成本高，重量大，不易更換。

2、橡膠制分體式出料篩

橡膠制分體式出料篩改變了傳統出料篩的結構形式，去掉了重量大、使用壽命短、成本高的篩網，并增加了焊接結構的出料篩架、分塊式的篩板和排渣箱體。其中，出料篩架、分塊式的篩板和排渣箱體組成橡膠制分體式出料篩體，橡膠制分體式出料篩體與球磨機出料襯套連接，固定在球磨機上，上下分體的出料篩罩將橡膠制分體式出料篩體包圍其中，出料篩罩本身依靠支座固定在球磨機的基礎上。出料篩架、分塊式篩板和排渣箱體共同作用替代傳統出料篩，實現強制排料作用；上下分體的出料篩罩起到保護出料篩架和篩板的作用。橡膠制分體式出料篩的特點如下：

（1）橡膠制分體式出料篩，減小了金屬材料的比重，利用多塊耐磨橡膠材質的分塊式篩板代替原金屬材質的篩網，結合出料篩架內部焊接的雙頭反螺旋實現強制排料功能。

（2）由于這種橡膠制分體出料篩的篩板采用耐磨橡膠材質，重量小、使用壽命高，且各分塊式篩板的幾何尺寸一致，具有良好的互換性，排渣箱體與出料篩架采用螺栓連接。

（3）具有更換易損件時簡便易行，出料篩整體使用壽命高，重量小的特點。

（4）由于篩網采用橡膠材質，長期使用橡膠易受溫度影響，剛度較差，容易脫落。

3、扁鋼制分體式出料篩

扁鋼制分體式出料篩在整體結構上與橡膠制分體式出料篩類似；其主要由焊接結構的出料篩架、分塊式的篩板、排渣箱體及上下分體的出料篩罩共同組成。其中，出料篩架、分塊式的篩板和排渣箱體組成扁鋼制分體式出料篩體，扁鋼制分體式出料篩與球磨機出料襯套連接，固定在球磨機上，上下分體的出料篩罩將扁鋼制分體式出料篩體包圍其中，出料篩罩本身依靠支座固定在球磨機的基礎上。扁鋼制分體式出料篩的特點如下：

（1）出料篩架、分塊式篩板和排渣箱體共同作用替代傳統出料篩，實現強制排料作用。

（2）上下分體的出料篩罩起到保護出料篩架和篩板的作用。

（3）整個扁鋼制分體式出料篩的出料篩架、排渣箱體及上下分體的出料篩罩均采用金屬焊接結構。

（4）分塊式的篩板采用金屬扁鋼材質，扁鋼制分體式出料篩除具有橡膠制分體式出料篩的結構特點，由于篩板采用金屬扁鋼材質，篩板剛度好，成本低，加工方便。

4、特殊形式出料篩

為適應某些特殊工況條件需要，篩板也可采用不銹鋼材質，或者采用特殊的耐磨橡膠，并可在出料篩上加裝噴水裝置，用于工作中降低篩板溫度，提高壽命及停車時清理篩板使用。

綜上所述，溢流型球磨機出料篩包括了鋼板制一體式、橡膠制分體式、扁鋼制分體式及特殊形式的出料篩，廠家要根據設備的型號及生產的實際情況，選用合適的出料篩形式，以適應生產的需求，延長設備使用壽命。紅星廠家專注球磨機設備生產已有30余年，經營豐富、技術成熟，設備品質優良、性能高，歡迎大家咨詢選購！
