直流電源中的濾波電路

濾波(交流濾波)的基本概念:濾波電路利用電抗性元件對交、直流阻抗的不同,實現濾波。電容器C對直流開路,對交流阻抗小,所以C應該并聯在負載兩端。電感器L對直流阻抗小,對交流阻抗大,因此L應與負載串聯。經過濾波電路后,既可保留直流分量,又可濾掉一部分交流分量,改變了交直流成分的比例,減小了電路的脈動系數,改善了直流電壓的質量。

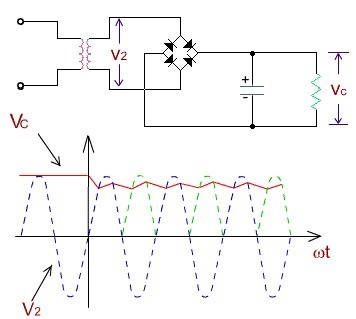

(1)電容濾波,所示在負載電阻上并聯了一個濾波電容C。電容是隔直通交,電壓不能突變。所以只能并聯在電路中,直流電從負載過,交流電就從電容過,從而達到濾波的目的。由于電容的儲能作用,使得輸出波形比較平滑。電容放電的時間τ=RLC越大,放電過程越慢,輸出電壓中脈動 (紋波:是主電流信號附帶的雜訊成分,小幅度交流電,無法完全隔絕,一般要求在主電壓的1%內即可,如供電12V,那么要求電源的紋波不能大于120毫伏) 成分越少,濾波效果越好(電壓平滑)。

(2)電感濾波,利用儲能元件電感器L的電流不能突變的性質,把電感L與整流電路的負載RL相串聯,也可以起到濾波的作用。電感是隔交通直,所以說要串聯。從能量的觀點看,當電源提供的電流增大 (由電源電壓增加引起) 時,電感器L把能量存儲起來;而當電流減小時,又把能量釋放出來,使負載電流平滑,所以電感L有平波作用(電流平滑)。


缺點:存在鐵心,笨重、體積大,易引起電磁干擾,一般只適應于低電壓、大電流的場合。
